LXDC SET TPK 210 4,6kW COMBI

PDF zum Download : Montage- und Bedienungsanleitung LXDC SET

LXDC SET 4,6kW COMBI TPK 210 = TPK 210-12 / 2 x 2,3kW + 2x LXDC BOX 1-2,3kW + COMBIner

Mit der Möglichkeit, nach dem Erhitzen des Wassers ein weiteres Gerät anzuschließen...

Das elektrische Gerät LXDC SET wird zur Wassererwärmung durch Gleichstrom (DC) aus Photovoltaik Modulen verwendet, die für eine ökologisch saubere Warmwassererzeugung sorgen. Die DC-Heizspirale werden ohne Stromveränderungen direkt durch Gleichstrom gespeist.

Die Installation der Photovoltaik-Module kann an beliebigen Orten mit ausreichend Sonnenschein, also in südlicher Richtung orientiert erfolgen, dies jedoch unter Einhaltung sämtlicher Sicherheitsanforderungen, angesichts dessen, dass sie elektrischen Strom erzeugen und es somit auch zu Unfällen durch elektrischen Gleichstrom kommen kann. Die Montage ist deshalb immer einer hierzu befugten und zertifizierten Firma anzuvertrauen.

LXDC SET TPK 210 1-4,6 kW sind für DC-Quellen bestimmt zweimal :

8 Stück PV-Module mit einer Leistung von 260 – 285 Wp pro Stück

7 Stück PV-Module mit einer Leistung von 300 - 325 Wp pro Stück

6 Stück PV-Module mit einer Leistung von 350 - 380 Wp pro Stück

5 Stück PV-Module mit einer Leistung von 420 - 460 Wp pro Stück

4 Stück PV-Module mit einer Leistung von 525 - 575 Wp pro Stück

PV-Module müssen in Reihe geschaltet werden

Die Leistung der PV-Module darf 2340Wp / 12A nicht überschreiten.

Es ist untersagt, die aufgeführten Leistungen für die einzelnen Anschlüsse zu überschreiten !

Die Montage ist deshalb immer einer hierzu befugten und zertifizierten Firma anzuvertrauen.

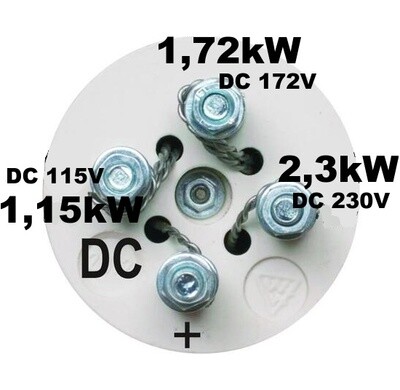

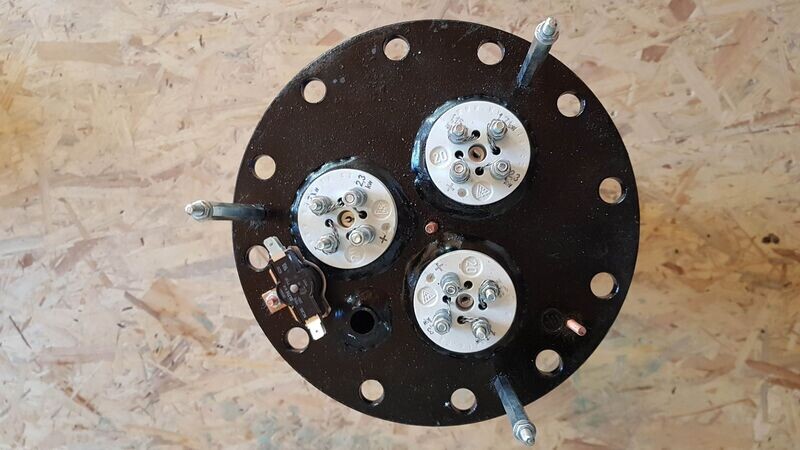

Heizkörper im LXDC SET 1-2,30 kW, LXDC SET 1-4,60 kW und 1-6,90 kW umfassen 3 Leistungsstufen

(1,15, 1,60 und 2,30 kW). Sie können auch als (1,0 kW,1,5 kW und 2,0 kW) gekennzeichnet sein. Das LXDC SET 1-2,3 kW mit Flansch LXDC TPK 150-8/1-2,3 kW setzt sich aus 2 Heizkörpern zusammen, deshalb sind lediglich 2 Leistungsstufen möglich (2x 1,15 kW).

ON/OFF GRID

Die LXDC BOX 1-2,30 kW DC (ab Baujahr 2015) ist mit der Funktion ON/OFF GRID ausgestattet, mit deren Hilfe sich die Art der DC-Ausgangsspannung am Ausgang DC Nr. 2 regeln lässt. Bei eingeschalteter ON-Funktion erscheint nach der Wassererwärmung im Logitex-Speicher automatisch DC-Strom im Ausgang Nr. 2. Wenn an Ausgang Nr. 2 ein DC/AC-Wandler angeschlossen ist, beginnt dieser automatisch AC-Strom für Elektrogeräte/-einrichtungen (elektrischer Heizkessel, Wärmepumpe, Klimaanlage. usw.) zu erzeugen, auch wenn diese nicht angeschlossen sind und der erzeugte Strom ins Stromversorgungsnetz fließen kann.

Bei eingeschalteter OFF-Funktion, arbeitet der Wandler, oder ein anderer DC-Verbraucher, beispielsweise die Klimaanlage Logitex nur dann, wenn die Einrichtung per potentialfreiem Kontakt angeschlossen ist. Dieser potentialfreie Kontakt ist eine Doppelleitung, in einer Leitung befindet sich Phase 12V AC aus der LXDC BOX 1-2,30kW. Die andere Leitung ist eine Rückleitung, nach der Verbindung der Kontakte der Doppelleitung per Relais oder Schütz wird der Stromkreis geschlossen und automatisch wird DC aus Ausgang Nr. 1 zu Ausgang DC Nr.2 umgeschaltet.

LXDC COMBIner ist ein Gerät zur Verknüpfung von Kommunikationskabeln aus zwei (2 x LXDC BOX 1-2,30 kW) oder drei (3 x LXDC BOX 1-2,30 kW) Geräten in ein Kabel, das an einem TPK-Eingang angeschlossen wird. ACHTUNG! In den Kommunikationskabeln liegt Spannung 230V AC an.

Alle Variante LXDC SET :

1. LXDC SET 2,3kW (150mm) : TPK 150-8/2x1,15kW DC + LXDC BOX 1-2,3kW

2. LXDC SET 2,3kW (168mm) : TPK 168-8/1-2,3kW DC + LXDC BOX 1-2,3kW

3. LXDC SET 2,3kW (210mm) : TPK 210-12/1x1-2,3kW DC + LXDC BOX 1-2,3kW

4. LXDC SET 4,6kW MONO (210mm) : TPK 210-12/2x1-2,3kW DC + LXDC BOX 1-4,6kW MONO

5. LXDC SET 4,6kW COMBI (210mm) : TPK 210-12/2x1-2,3kW DC + 2 x LXDC BOX 1-2,3kW + COMBIner

6. LXDC SET 6,9kW MONO (210mm) : TPK 210-12/3x1-2,3kW DC + LXDC BOX 1-6,9kW MONO

7. LXDC SET 6,9kW COMBI2 (210mm) : TPK 210-12/3x1-2,3kW DC + 1 x LXDC BOX 1-4,6kW MONO +

+ 1 x LXDC BOX 1-2,3kW + COMBIner

8. LXDC SET 6,9kW COMBI3 (210mm) : TPK 210-12/3x1-2,3kW DC + 3 x LXDC BOX 1-2,3kW + COMBIner
