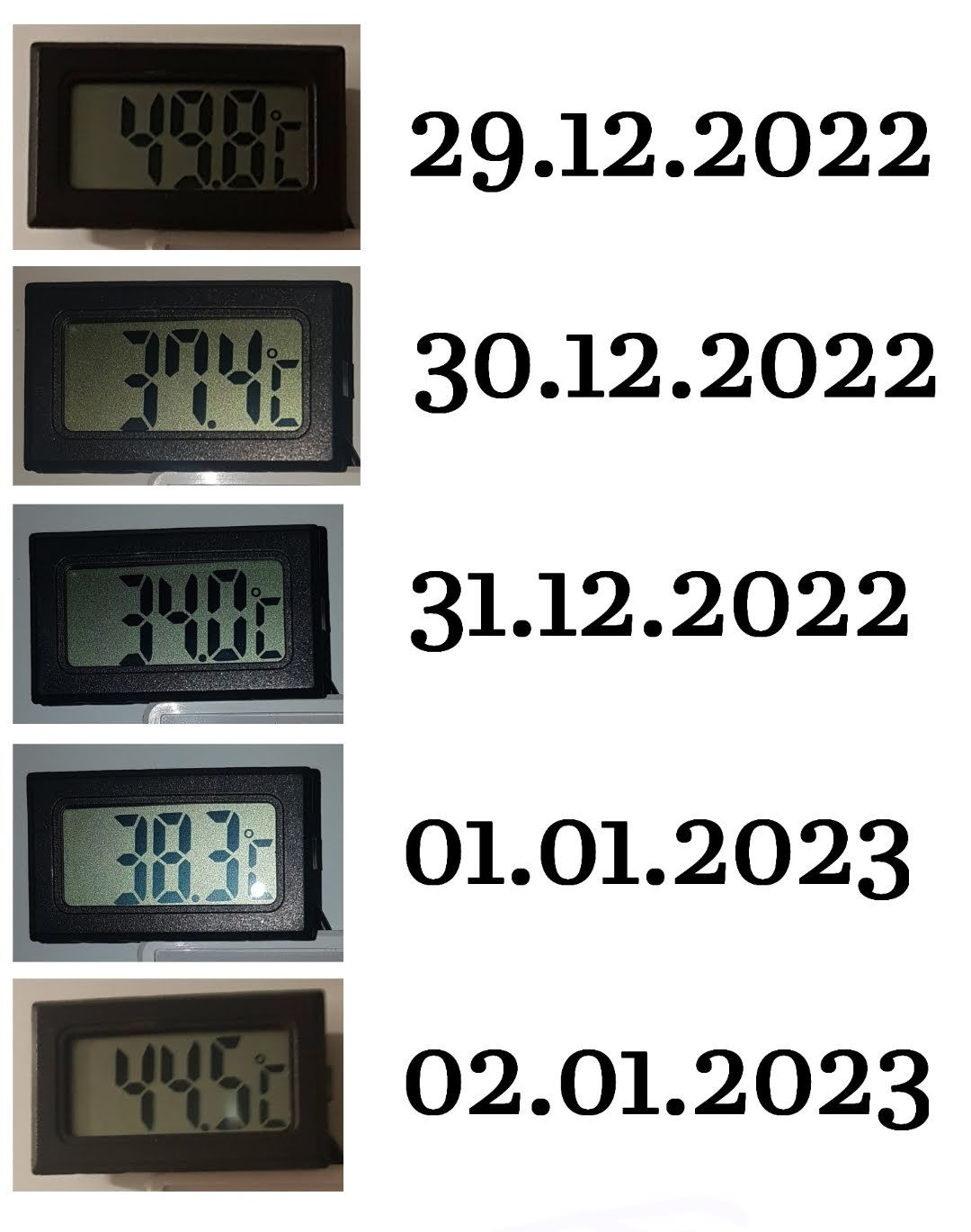

Někdo říká, že fotovoltaika v zimě nefunguje...
Ano, funguje to méně...
ALE je lepší ohřívat vodu síťovou elektřinou z 36 stupňů na 50 stupňů
než z 12 stupňů na 50 stupňů, že? ;-)
FAQ
1. Potřebuji nový elektrický bojler s akumulační kapacitou 125l. Později bych chtěl také ohřívat vodu fotovoltaikou. Co potřebuji přidat nebo upgradovat standardní ohřívač vody?
Při koupi ohřívače vody Logitex nebudete nic potřebovat. Ohřívače vody Logitex jsou vybaveny dvěma samostatnými okruhy. Jeden (normální obvod) je napájen ze sítě, druhý je napájen z fotovoltaických modulů. Fotovoltaický okruh se vypíná pouhým otočením knoflíku termostatu. Ohřívač vody je pak napájen ze sítě a funguje jako běžný zásobník teplé vody. K ohřívači vody můžete připojit dva DC kabely od fotovoltaických modulů. Když pak otočíte knoflíkem termostatu, aktivujete fotovoltaický okruh, který umožňuje ohřev vody pomocí ekologicky vyrobené elektřiny. A hlavně: tato elektřina je zdarma. Pokud si však nyní koupíte standardní ohřívač vody od jiného výrobce, nebudete jej moci později předělat.
2. Jaký je rozdíl mezi ohřevem vody pomocí běžných solárních panelů a fotovoltaickým ohřevem vody Logitex?
3. Není lepší použít na ohřev vody běžný AC ohřívač vody a napojit panely na invertor?
Existují statistiky, které ukazují, že připojení ohřívače vody k elektrické síti je ekonomičtější než připojení ke stejnosměrnému napájení prostřednictvím fotovoltaických modulů. To však platí pouze v případě, že sluneční záření je nižší než 70 % uvedeného výkonu. Při ozáření 70 % je bilance vyrovnaná a při ozáření nad 70 % je výrazně lepší napájení z fotovoltaického stejnosměrného proudu. Jednou z podmínek je, že odpor topné spirály musí odpovídat odporu panelů při maximálním výkonu. Z tohoto důvodu doporučujeme pouze panely 250 W s 30 V. Moduly s nižší připojenou zátěží budou produkovat odpovídající nižší výstupní výkon. Mnoho vlastních měření a také měření od nezávislých institucí ukazuje, že dodávka elektřiny z veřejné sítě nebo z fotovoltaických modulů vede ke stejné spotřebě. Střídač má však stejnosměrné konverzní ztráty 30 až 50 W za hodinu. Při přeměně stejnosměrného proudu na střídavý uvádějí výrobci ztrátu 3 až 4 %. Pokud se tedy vezmou v úvahu všechny ztráty měniče, je roční bilance skutečně 1:1. Pokud by byla obloha po celý rok zatažená, pak by byl střídač samozřejmě lepší a naopak. A ještě jeden důležitý rozdíl. Běžný ohřívač vody se ohřívá síťovou elektřinou vždy, když potřebuje elektřinu – například ráno po osprchování. Později, když ohřívač vody mohl využít elektřinu generovanou sluncem, se může stát, že již nebude elektřina potřeba. Rozdíl je v tom, že musíte platit za elektřinu ze sítě. Elektřina z fotovoltaických modulů je zdarma. Pokud střídač připojíte k fotovoltaickým modulům místo ohřívače vody, střídač dodává bezplatnou elektřinu do domácí sítě.
Několik praktických rad: Vytápění a ohřev vody pomocí fotovoltaických modulů je doplňkový systém k hlavnímu vytápění a doporučuje se zejména pro přechodná období. V těchto případech to může fungovat tak, že z 2 kW systému se 1 kW spotřebuje na stejnosměrný ohřívač nebo podlahové vytápění a 1 kW na ohřívač vody. Jakmile topení dosáhne požadované teploty nebo sepne pokojový termostat, jsou automaticky použity 2 kW pro ohřev vody. Systém lze připojit i obráceně.
4. Je možné připojit zásobník Logitex s fotovoltaickými moduly přímo k tepelnému čerpadlu?
Přímé připojení zásobníku teplé vody Logitex k tepelnému čerpadlu je možné, ale nedoporučujeme. Tepelná čerpadla mají teplotní limit, který se pohybuje mezi 55 a 60 °C. Tepelné čerpadlo by ohřívalo vodu v zásobníku teplé vody na tuto teplotu. Fotovoltaické moduly pak již prakticky nemohou dodávat žádnou energii, protože voda by již byla ohřátá na více než 60 °C, což by automaticky vedlo k poruše tepelného čerpadla. Existuje několik desítek instalací, kde je systém Logitex připojen k tepelnému čerpadlu následovně: Na vstupu studené vody do zásobníku tepelného čerpadla je instalován zásobník DZD, ve kterém se studená voda buď předehřívá nebo ohřívá na maximální teplotu 75 °C. Ohřátá voda je přiváděna do akumulační nádrže tepelného čerpadla pomocí mechanického směšovacího ventilu. To znamená, že tepelné čerpadlo se nezapíná tak často, což vám nejen šetří peníze za elektrickou energii, ale také zvyšuje životnost tepelného čerpadla minimálně o 30 %. Zvýšená životnost tepelného čerpadla pak hraje důležitou roli při výpočtu doby návratnosti investice do tepelného čerpadla. Je velký rozdíl, zda musíte čerpadlo vyměnit po 10 nebo více než 13 letech.
5. Mohu k fotovoltaickým modulům připojit běžný ohřívač vody?
Žádný! Za žádných okolností. Pokud byste k fotovoltaickým panelům připojili běžný ohřívač vody, jak to již někteří fandové udělali, spálil by se termostat a tepelná ochrana. Hrozí nebezpečí požáru! Aby byl zajištěn bezpečný a spolehlivý provoz systému, Logitex vyvinul a patentoval řešení, které je jedinečné na celém světě.
6. Mohu připojit fotovoltaické moduly k cívce, která je již nainstalována v ohřívači vody a je určena k napájení ze sítě?
Žádný! Téměř všechny topné spirály jsou ponořeny ve vodě. Pokud byste jej připojili na stejnosměrný proud, došlo by k elektrolýze a nádrž na teplou vodu by se postupně rozpadla. Aby se tomuto jevu zabránilo, používá Logitex suché topné spirály, které byly speciálně vyvinuty pro napájení stejnosměrným proudem z fotovoltaických modulů.
7. Jakou péči a údržbu vyžaduje systém Logitex v průběhu roku?
Žádný. Dva týdny po instalaci budete zvědaví, jaká je teplota v zásobníku teplé vody. Poté, jakmile se ujistíte, že systém funguje správně, zastavíte se u ohřívače vody pouze tehdy, když kolem něj projdete, a i tak budete pouze kontrolovat teplotu vody.
8. Mohu si u vás objednat fotovoltaický systém 1kW a nainstalovat si jej sám?
Jak je to tedy se zárukou?
V podstatě ano, pokud jste certifikovaný elektrikář a zároveň instalatér. Záruka začíná dnem prodeje. Záruka na elektrické části je 2 roky a na paměti 5 let. Pokud se v případě reklamace ukáže, že systém nebyl správně připojen, nelze reklamaci uznat. Doporučujeme nechat systém nainstalovat certifikovanou firmou. Seznam certifikovaných společností naleznete na webu Logitex.
9. Kam nejlépe umístit fotovoltaické moduly?
Všude, kde svítí slunce a není žádný stín. Pokud například stín z komína nebo stromu zastíní některý z panelů, výkon všech panelů se sníží, protože jsou zapojeny do série. Nejvýhodnější orientace je vždy na jih ± 20°. Pokud si musíte vybrat mezi jihovýchodem a jihozápadem, vždy je lepší jihovýchod, i když ráno bývá chladněji. V létě je obloha jasnější a kolem poledne se tvoří mraky. Ve zbytku roku se mohou ráno tvořit mlhy, které často vydrží až do pozdního rána. Z tohoto důvodu je méně příznivá jihozápadní orientace. Fotovoltaické moduly nemají rády teplo, mnohem lépe fungují, když je zima. Z tohoto důvodu může být výkon při -30°C za slunečného dne mnohem vyšší než v horkém letním dni. Panely tedy fungují celoročně, což je nespornou výhodou panelů. Panely se nemusí instalovat pouze na střechu.
10. Jak se počítá spotřeba teplé vody v domácnosti?
V minulosti se při výpočtu objemu teplé vody v domácnosti vycházelo z toho, že dospělá osoba spotřebuje 50 litrů teplé vody ohřáté na 42 °C. V dnešní době jsou lidé úspornější a při výpočtu se počítá s 36 litry. Dalším velkým rozdílem je, zda se koupete ve vaně nebo se jen sprchujete. Pokud je preferováno koupání ve vaně, je nutné zvětšit objem akumulační nádrže minimálně o 50 %. Při ohřevu vody plynem není nutný větší akumulační objem, protože tento typ ohřevu vody je mnohem rychlejší než elektřinou.
11. Co dělají fotovoltaické moduly, když voda v zásobníku dosáhne požadované teploty a panely jsou vypnuté?
V takovém případě fotovoltaické moduly nedodávají žádnou elektřinu. Ale napětí zůstává. Byla by však škoda nevyužít kapacitu modulů naplno. Právě z tohoto důvodu vyvinul Logitex nový model „M“, který přenáší energii po ohřátí vody v zásobníku. Tuto energii lze následně využít k ohřevu vody v dalším ohřívači vody Logitex. Model lze připojit i ke střídači a elektřinu využívat v domovní síti.
12. Lze produkty Logitex používat i v montovaném domě, který má vlastní plynovou kotelnu?
Ano, produkty Logitex lze použít všude tam, kde je potřeba teplá voda. V panelových domech, bytech, školách, úřadech, dílnách, domech, prostě všude. Ale v prefabrikovaných budovách je plocha střechy bez stínu limitujícím faktorem. Fotovoltaické moduly se k ohřívačům vody Logitex připojují pouze stejnosměrnými kabely, které lze instalovat do šachty. Ve vašem případě by ohřívače vody předehřívaly studenou vodu, která je přiváděna do centrálního zásobníku.
13. Při ohřevu vody pomocí LX ACDC 125 pomocí síťového napájení se doporučuje nastavit tepelný limit pro případ přetrvávajícího špatného počasí. Zároveň v návodu k obsluze doporučujete ohřát vodu na 75 °C a více pomocí fotovoltaických modulů. Doporučují však i instalaci směšovacího ventilu. Jak ale spočítat objem vody, který může protékat směšovacím ventilem, když je například nastaven na 40 °C a voda v ohřívači má teplotu 75 °C?
Výpočet je založen na níže uvedeném vzorci:
x ÷ yxz = k
x - objem akumulační nádrže v litrech
y - teplota nastavená na směšovacím ventilu ve °C
z - teplota vody v akumulační nádrži ve °C
k - dostupné množství vody, teplota podle y
Takže ve vašem případě je to:
125 l ÷ 40°C x 75°C = 234 l
Z výše uvedeného výpočtu vyplývá, že můžete získat 234 litrů vody o teplotě 40 °C.
14. Zakoupil jsem váš hybridní ohřívač vody s fotovoltaickými moduly. Ohřívač vody funguje velmi dobře, ale proč voda občas kape z přetlakového ventilu?
Voda není stlačitelná, a proto každý systém, který ohřívá vodu, musí být vybaven přetlakovým ventilem. Kapky z přetlakového ventilu musí být odváděny do nejbližšího kanalizačního potrubí. Další možností by bylo nechat nainstalovat expanzní nádobu pro vyrovnání tlaku v systému. Objem expanzní nádoby vhodné pro ohřívače vody o objemu 100 a 125 litrů je 5 litrů. U ohřívačů vody o objemu 160 a 200 litrů by měla mít expanzní nádoba objem 8 litrů. Je však třeba vzít v úvahu tlak vzduchu v expanzní nádobě. Tlak vzduchu musí být vyšší než tlak vody v potrubí a nižší než hodnota nastavená na přetlakovém ventilu (0,6 MPa).
15. Kolik teplé vody spotřebuje dospělý člověk za rok?
To je velmi individuální. Obecně se předpokládá, že dospělý člověk spotřebuje na sprchu v průměru 15 litrů. Odhaduje se, že na osobu a den připadá 36 litrů teplé vody. To znamená, že na osobu a rok připadá 13 140 litrů teplé vody. V energetickém vyjádření se bavíme o 870 kWh na osobu a rok. Pokud 2 kW systém od Logitexu vygeneruje přibližně 2 400 kWh ročně, pak by měl vystačit pro 2,76 lidí (2 400 ÷ 870).
16. Jaký je výkon v kW trubkového výměníku v ohřívači vody M+K?
24 kW při 80 °C a průtoku 720 litrů za hodinu.
17. Jaký je rozdíl mezi připojením fotovoltaických modulů přímo k ohřívači vody Logitex a připojením fotovoltaických modulů přímo ke střídači, který přeměňuje stejnosměrný proud na střídavý, který pak lze použít k napájení domácí sítě, na kterou lze připojit běžný ohřívač vody?
Rozdíl je velký. Tradiční ohřívač vody odebírá energii ze sítě, když ji potřebuje, a ne když svítí slunce. Ohřívač vody Logitex odebírá zdarma elektřinu z fotovoltaických modulů, když svítí slunce a teprve když tato energie nestačí, je rozdíl odebírán ze sítě. To má za následek výrazné úspory energie v síti. Pokud byste dodávali elektřinu ze svého malého zdroje energie přímo do sítě, dostali byste od energetických společností třikrát méně ve srovnání s cenou, za kterou elektřinu ze sítě nakupujete. Takže, když se vrátíme k vaší otázce, připojení fotovoltaických modulů přímo k našemu ohřívači vody je třikrát ekonomičtější.
18. Jak jsou panely připevněny ke kovové střeše?
Velmi jednoduché. Speciální šrouby se zašroubují do střešní konstrukce a utěsní pryžovým těsněním. Vodicí lišty jsou připevněny ke šroubům pomocí desek a panely jsou poté namontovány na vodicí lišty.
19. Po roce provozu mi teče systémem pouze studená voda, přestože fotovoltaické moduly ohřály vodu v ohřívači vody Logitex na 70 °C. Na výstup z bojleru jsem nainstaloval směšovací ventil a nastavil na 49 °C. Máme velmi tvrdou vodu. Co by mohlo být příčinou problému?
Pokud se vyskytne problém s termostatickými směšovacími ventily, příčinou jsou vždy usazeniny vodního kamene. Vytváření usazenin vodního kamene na čidle směšovacího ventilu vede k jeho izolaci, což vede k nesprávnému míchání. Z bezpečnostních důvodů jsou směšovací ventily navrženy tak, aby při poruše čidla došlo k zablokování teplé vody, aby nedošlo k ohrožení zdraví osob. Okamžitým řešením je: pustit horkou vodu, zvedněte víko směšovacího ventilu, otočte kohoutkem doleva a doprava alespoň třikrát, dokud se nezastaví, a poté víko zavřete.
20. Mám kondenzační kotel se solárním ohřevem, samozřejmě s příslušným potrubím. Nyní bych rád přešel k vašemu systému. Je to možné?
Ideální by bylo oddělit solární systém od kondenzačního kotle a provozovat jej jako samostatný systém. Kotel pak bylo možné napojit na zásobník Logitex M+K nebo M+KW (speciální varianta pro plynové kotle). Předehřátá voda ze solárního topného systému by zásobovala akumulační nádrž Logitex, kde by se pak voda dále ohřívala fotovoltaikou. Pokud by bylo slunce příliš slabé, zapnulo by se plynové topení. Samozřejmostí bude nadprodukce elektřiny v úložišti Logitex. To ale systému Logitex nezpůsobuje žádné problémy (na rozdíl od konvenčních solárních systémů). Přebytky elektřiny jsou dodávány do domovní sítě přes střídače. V takovém případě by byla spotřeba plynu na ohřev vody minimální. Můžete si vyrobit dostatečné množství elektřiny pro vlastní spotřebu a vlastně není potřeba nic vyhazovat ani nahrazovat.
21. Mám 1000 litrový zásobník napojený na kotel na tuhá paliva, který akumuluje teplo na vytápění a ohřev užitkové vody. Abych měl teplou vodu i mimo topnou sezónu, musím vždy ráno nahřát bojler. Jak bych mohl nainstalovat váš hybridní systém ohřevu vody, abych ho nemusel každý den topit?
Velmi jednoduché. Ohřívač vody Logitex LX ACDC/M je připojen k výstupu teplé vody z vašeho velkého zásobníku a je zase připojen k fotovoltaickým modulům. Ohřívač Logitex bude akumulovat solární energii. Je-li dlouhodobě nepříznivé počasí, lze vodu dodatečně ohřívat pomocí elektrické sítě. Během topné sezóny proudí předehřátá voda z vašeho velkého zásobníku do ohřívače vody Logitex. Zde se buď dále zahřívá, nebo – pokud je dostatečně teplo – jen protéká. Pokud je systém zapojen tak, jak je popsáno výše, nebudete muset kotel topit každý den a bude topit pouze v topné sezóně.
